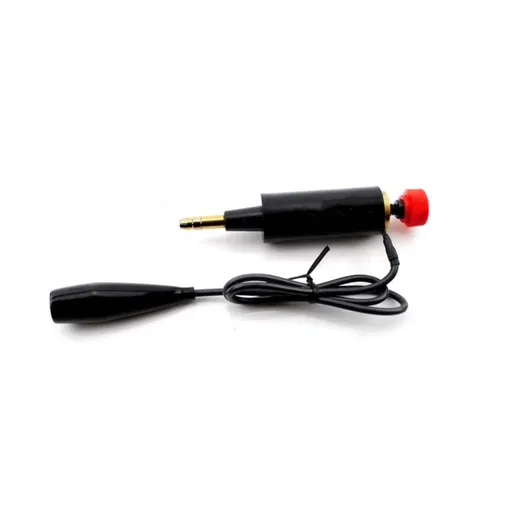

JMP Zündsystem-Tester mit Messbereich: 0-40.000 Volt. Geeignet zur Überprüfung der Zündspannung und dessen Leistungsfähigkeit. Die Leistungsfähigkeit lässt sich durch das Verstellen der verbauten Schraube messen.
Anwendung:

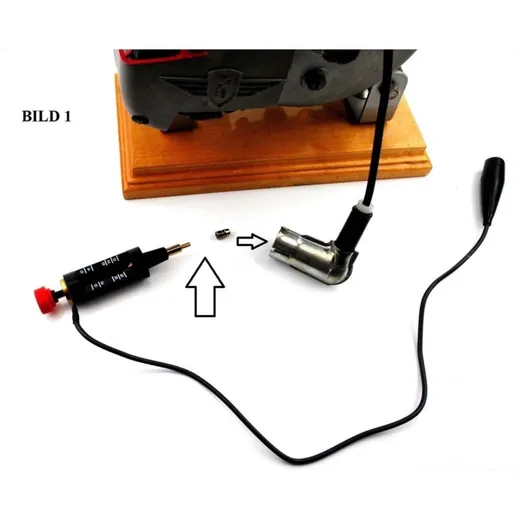

- Kerzenstecker abziehen und auf den Zündfunken Tester stecken.
Bei Bedarf kann der Adapter ab -und aufgeschraubt werden.
- Krokodilklemme an Masse befestigen
- Stellen Sie die Schraube auf ca. 10mm ein ( eine intakte Zündanlage sollte die Funkenstrecke von ca. 15mm überspringen)
- Achten Sie darauf, dass der Zündfunken Tester nicht in die Nähe der Masse geraten kann.
- Der Motor kann gestartet werden
Wichtig:
- Bei Mehrzylindermotoren müssen die verbleibenden Kerzenstecker gegen Masse gelegt werden (führt anderenfalls zu Beschädigungen an Zündungsteilen)
- Sollten Zündkerzen ausgebaut sein bitte beachten, dass durch die Kerzenöffnungen ein explosionsfähiges Gemisch austreten könnte.
- Die Verstellung der Funkstrecke über die Schraube darf nur bei ausgeschalteter Zündung durchgeführt werden
- Bei eingeschalteter Zündung darf weder die Zündanlage noch der Zündfunkentester berührt werden
