Zündung EVO swiing für Sachs 503 AAL, ABL, 2AL, 2BL 55151

swiing ingenious 12V EVO Zündung mit eingebauter 60W Lichtspule und Lüfterrad als Komplettset. Passend für Sachs Mofa / Moped mit 503 AAL, ABL, 2AL, 2BL Motor.

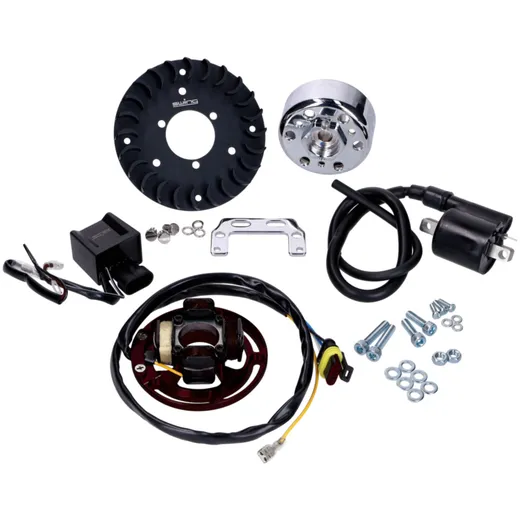

Im Set enthalten:

• Polrad/Lüfterrad

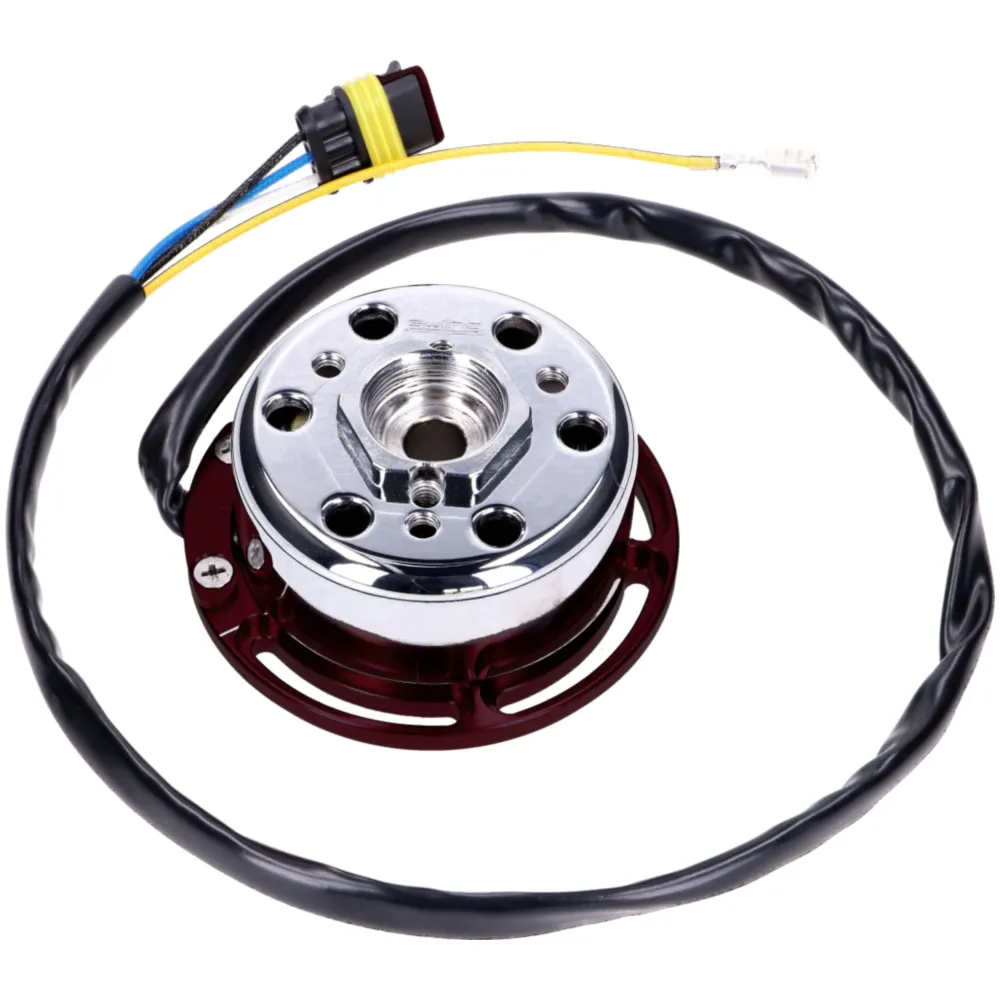

• Polradnabe / Rotorgehäuse

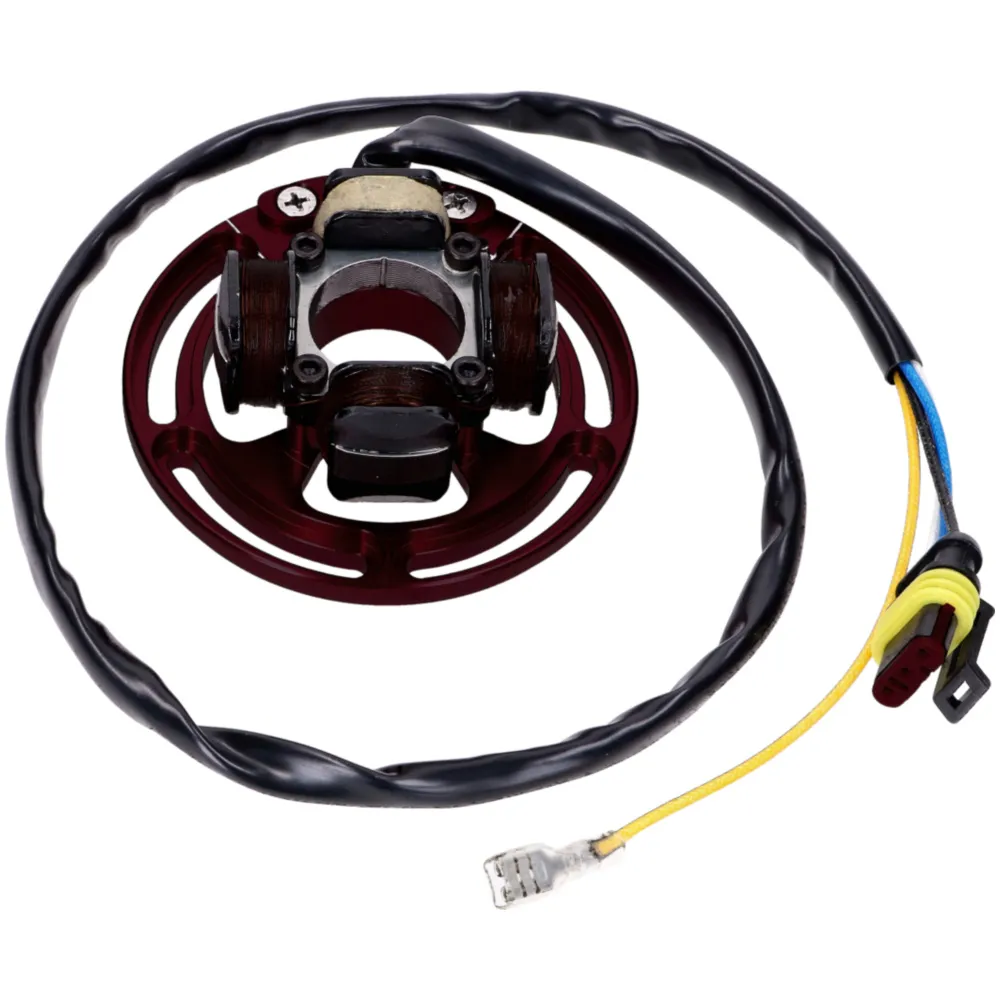

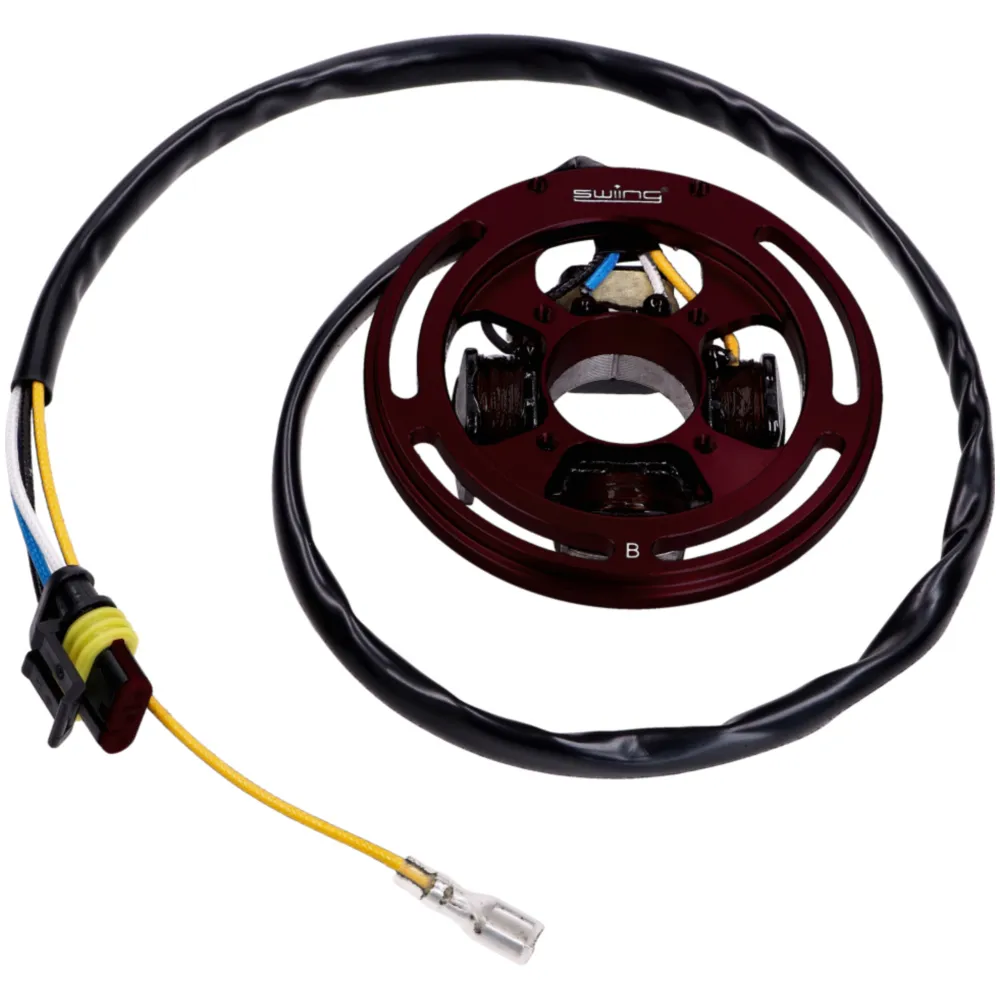

• Stator/Grundplatte
• Zündspule
• CDI
• Hochspannungskabel mit Kerzenstecker
• Befestigungshalter
• Schrauben, Muttern und Unterlegscheiben

Die Zündung verfügt ab Werk über mehr Schwungmasse als HPI-Systeme (382g) und sorgt dadurch für einen ruhigeren Motor-Leerlauf. Das fein gewuchtete Schwungrad reduziert Vibrationen deutlich. Dank des Abzugsgewindes mit M26x1,5-Steigung können handelsübliche Bosch- oder Ducati-Schwungradabzieher verwendet werden. Außerdem ist die Einstellung des Zündzeitpunktes vereinfacht und die Zündkurve (Verstellung 12° - 14°) optimiert. Der Stator ist für hohe Hitzebelastungen ausgelegt.

Lichtspannung: 12 Volt
Lichtleistung: 60 Watt
Außendurchmesser Schwungrad: 75mm
Innendurchmesser Schwungrad: 63,5mm
Konus Schwungrad: Verhältnis 1:5 (Standard bei Puch & Sachs Kurbelwellen)
Außendurchmesser Statorplatte: 90mm
Drehrichtung: beliebig

Montagehinweise:

• Anzugsdrehmoment Schwungrad: 37 - 39 Nm (keine Keilnut vorhanden)
• Pinnung des Superseal-Stecker: 1 = schwarz, 2 = blau, 3 = weiß
• Zur Montage des Lüfterrades nur das mitgelieferte Schraubenset verwenden. Längere Schrauben beschädigen die Statorwicklung.
• Die CDI und Zündspule muss zwingend mit guter Masse (Erdung) versorgt werden, andernfalls können diese innert Kürze beschädigt werden.
• Das Lichtsystem sollte zusätzlich mit einem 12 V Spannungsregler ausgestattet werden.

Für Linksdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 13 Uhr (rechts vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
