HIGHSIDER LED Scheinwerfer BRITISH-STYLE TYP 4

HIGHSIDER LED Scheinwerfer BRITISH-STYLE TYP 4

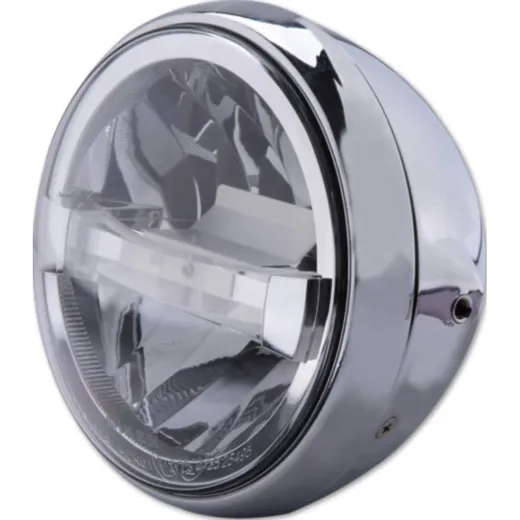

7 Zoll LED-Scheinwerfer BRITISH-STYLE TYP 4 mit TFL, Metallgehäuse, klares Glas, rund, seitliche Befestigung, E-geprüft.

Puristisch geformter Hauptscheinwerfer mit Metallgehäuse zur seitlichen Befestigung. Das schlichte Design passt ideal zu Klassikern, Roadstern und Customized Bikes.

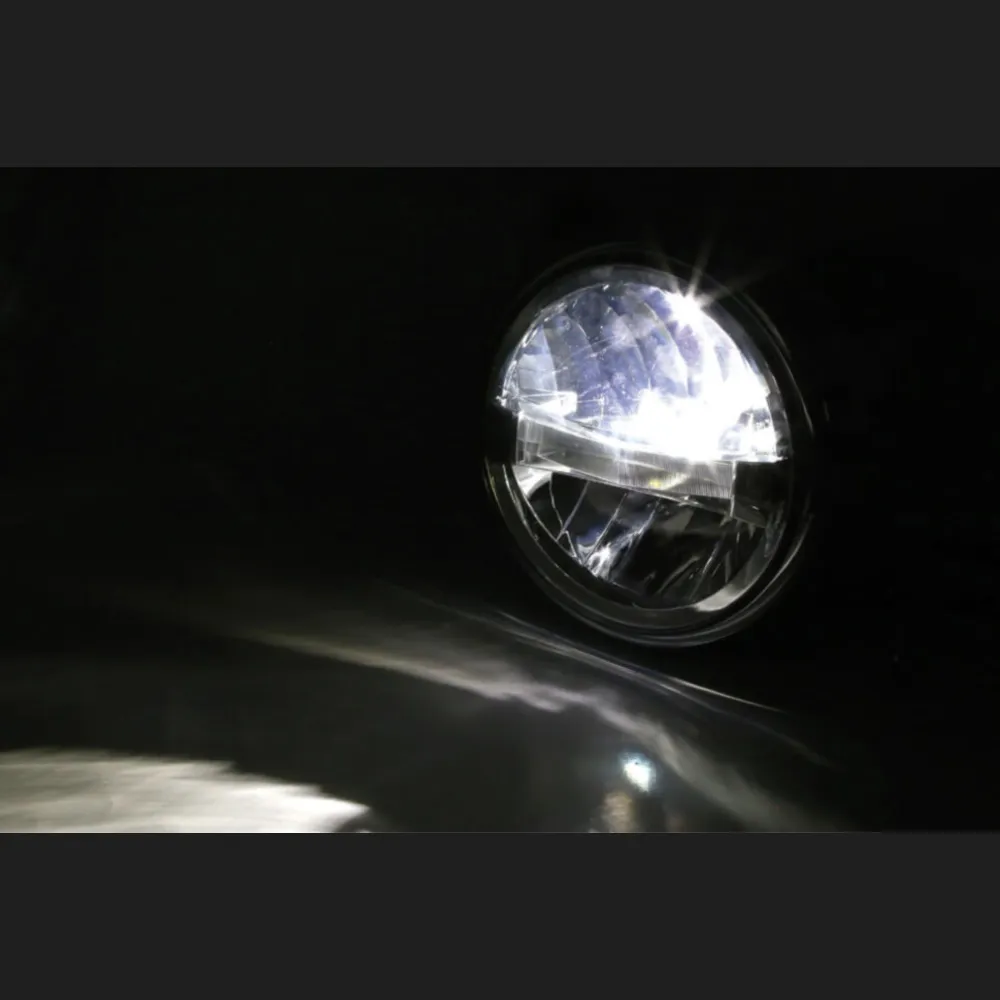

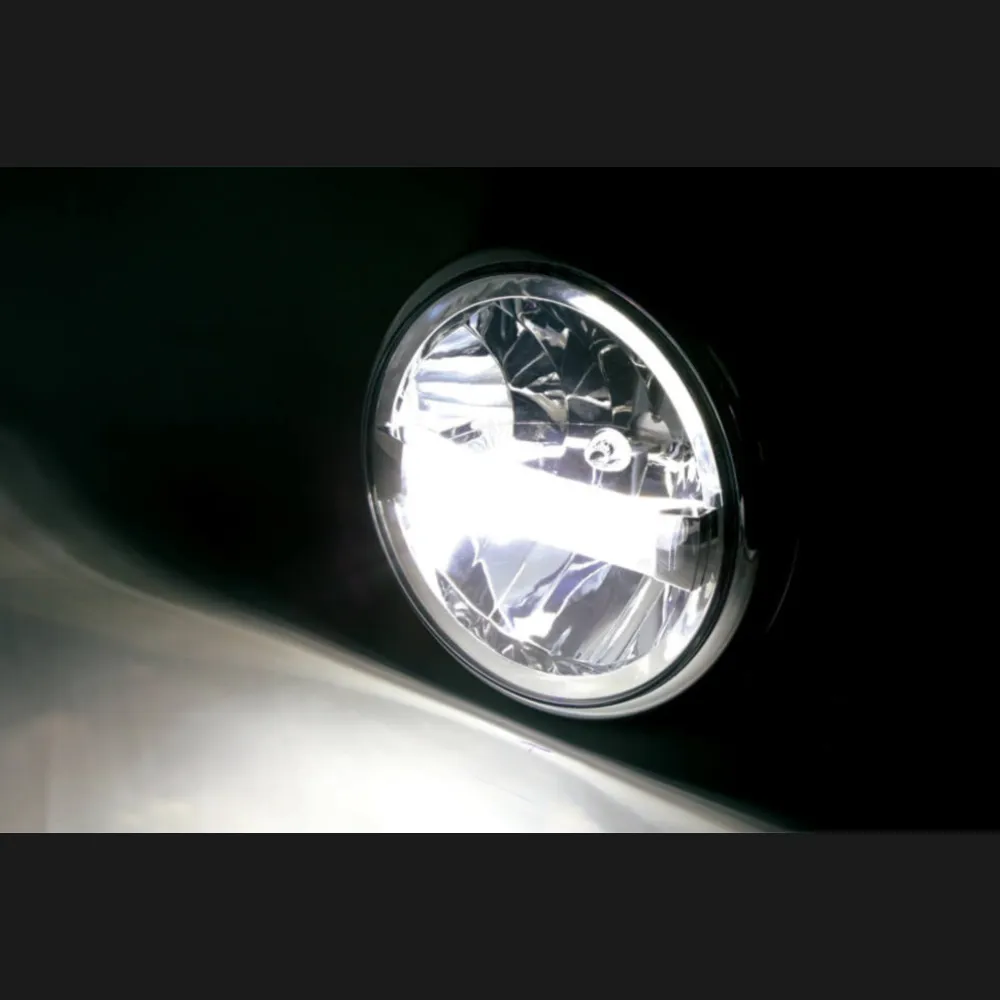

Der ebenfalls verchromte Reflektor mit klarem Glas verfügt über eine Fern-, Abblend-, Stand- und Tagfahrlicht-Funktion. Dabei sind Tagfahr- und Positionslicht in einer mittigen Leiste verbaut, sodass optisch ein sehr schönes Lichtbild entsteht - das Abblendlicht leuchtet oberhalb der Leiste, das Fernlicht entsprechend unterhalb. Der Reflektor strahlt einen asymmetrischen - nur für den Rechtsverkehr zugelassenen - Lichtstrom aus, E-geprüft.

Unsere Highlights – gib deinem Bike einen unverwechselbaren Stil! Das ausgefallene Design und die perfekte Technologie der HIGHSIDER-Scheinwerfer-Serien machen es jeden Fall zu einem Highlight!

Maße:
Gehäusedurchmesser (zugleich Lochabstand): 190 mm
Durchmesser Scheinwerfereinsatz: 178 mm
Gehäusetiefe: 140 mm
Abstand Befestigungslöcher - Gehäusevorderrand: ca. 47 mm
Abstand Befestigungslöcher - Gehäuseabschluss: ca. 80 mm
Durchmesser Kabelführung: 35 mm
Befestigung: seitlich mit M8-Gewindebolzen

Anschlüsse:
Schwarzes Kabel = Masse (-)
Blaues Kabel = Abblendlicht (+), Leistungsaufnahme bei 12V: 1,8A, 22W
Gelbes Kabel = Fernlicht (+), Leistungsaufnahme bei12V: 1,3A, 13W
Schwarzes Kabel = Masse (-)
TFL:
Schwarzes Kabel = Masse (-)
Rotes Kabel = Tagfahrlicht (+), Leistungsaufnahme bei 12V: 1,2A, 14W
Weißes Kabel = Positionsleuchte (+), Leistungsaufnahme bei 12V: 0,2A, 2,4W

Lieferumfang: 1 Stück incl. 3 Pin-Stecker

Optional verfügbar:
Hauptscheinwerfereinsatz TYP 4, chrom, Art.-Nr.: 226-018

Hinweise:
• Einsatz asymmetrisch, nur für Rechtsverkehr zugelassen.
• Der beiliegende 3-polige Standardstecker muss nach Reflektoreinbau vom Kunden montiert werden.
Ansicht auf Steckkontakte:
Fernlicht (gelb) = rechts
Abblendlicht (blau) = oben
Masse (schwarz) = links
