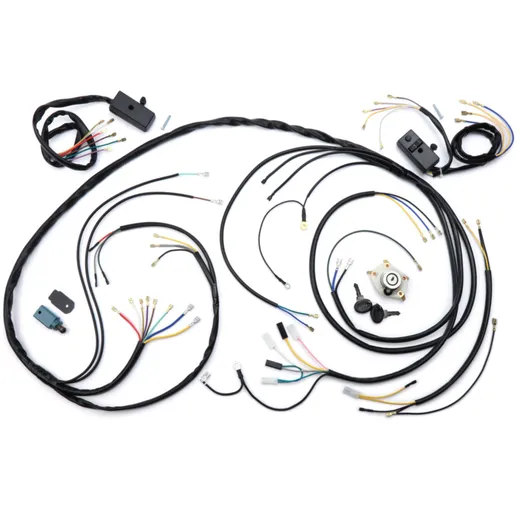

Kabelbaum BGM ORIGINAL passend für alle Vespa PX Modelle bis Baujahr 1982.
Italienische Version ohne Batterie. Bei dieser Version werden die Anzeigen, die Hupe und alle anderen Verbraucher direkt über das AC-Bordnetz mit Strom versorgt. Die bei diesen Fahrzeugen verwendete Zündgrundplatte hat nur 3 Kabel (Modelle mit Kontaktzündung) oder 5 Kabel (Fahrzeuge mit elektronischer Zündung).
Umrüstung (OHNE BATTERIE)
Dieser Kabelbaum eignet sich hervorragend für die Umrüstung von Fahrzeugen, die ab Werk mit einer Batterie ausgestattet sind, auf ein einfaches und grundlegendes Bordnetzsystem ohne Batterie. Zu diesem Zweck ist die Version mit allen enthaltenen Schaltern die beste Wahl (BGM6685KT).
DIE VORTEILE DER UMSTELLUNG
Keine Batterie, daher weniger Wartung
Alle Verbraucher funktionieren unabhängig von der Batterieladung
Keine Schäden durch Korrosion einer überkochten Batterie/Batteriesäure
Mehr Licht
DIE FÜR DIE UMSTELLUNG NOTWENDIGEN KOMPONENTEN
SPANNUNGSREGLER
Grundsätzlich wird der einfache 3-polige Spannungsregler (L/G/M) mit diesem Kabelbaum verwendet (z. B. 9100001). Der 5-polige Spannungsregler (A/A/B+/G/M), der ursprünglich bei Fahrzeugen verwendet wurde, die ab Werk mit einer Batterie ausgeliefert wurden, kann weiterhin verwendet werden. Lediglich die Anschlüsse B+ und G bleiben ohne Belegung (früher Ladestrom für die Batterie). Eine bessere Alternative ist der kompakte und leistungsstarke Spannungsregler BGM Pro (BGM6690). Damit kann z. B. eine USB-Steckdose mit 12 V Gleichspannung zum Aufladen von Handy/Navi etc. bereitgestellt werden.
Zündgrundplatte /LIMA
Der 5-Kabel-Typ wird als Zündgrundplatte verwendet (erkennbar auch an dem blau-schwarzen Kabel der Einzelspannungsversorgung). Die ursprüngliche Lima mit 7 Kabeln der Modelle mit Batterie kann nicht mehr verwendet werden. Diese weisen jedoch ohnehin sehr häufig altersbedingte Schäden an der Kabelisolierung auf. Ein Umbau auf die leistungsstärkere Zündplatte der neueren Lusso-Modelle (z. B.: BGM8025N oder BGM8032N) wird daher dringend empfohlen. Dadurch wird die gesamte Lichtleistung des Wechselstromnetzes erheblich gesteigert, da kein Strom mehr zum Laden der Batterien abgezweigt wird. So können selbst ältere PX-Modelle mit einer 35/35W-Lampe ausgestattet werden. Die meisten Lichtmaschinen mit fünf Kabeln haben einen runden Stecker. Der hier angebotene Kabelbaum hat (wie im italienischen Original) 6,3-mm-Flachstecker. Hier kann der Kabelbaum auf einen runden Stecker umgebaut werden oder die Zündgrundplatte auf einen flachen Stecker umgebaut werden. Die benötigten Teile befinden sich im Zubehör.
BLINKRELAIS
Batteriebetriebene Modelle verwenden ein DC (Gleichstrom)-Blinkerrelais.
Nach dem Umbau ist ein Wechselstrom-Blinkrelais (AC) erforderlich (z. B. 1195703).
VERKABELUNGSDIAGRAMM
Siehe Download
Zusammenfassung: Absolut sinnvolle Umrüstung auf leistungsstärkere und wartungsfreie elektrische Systeme.
