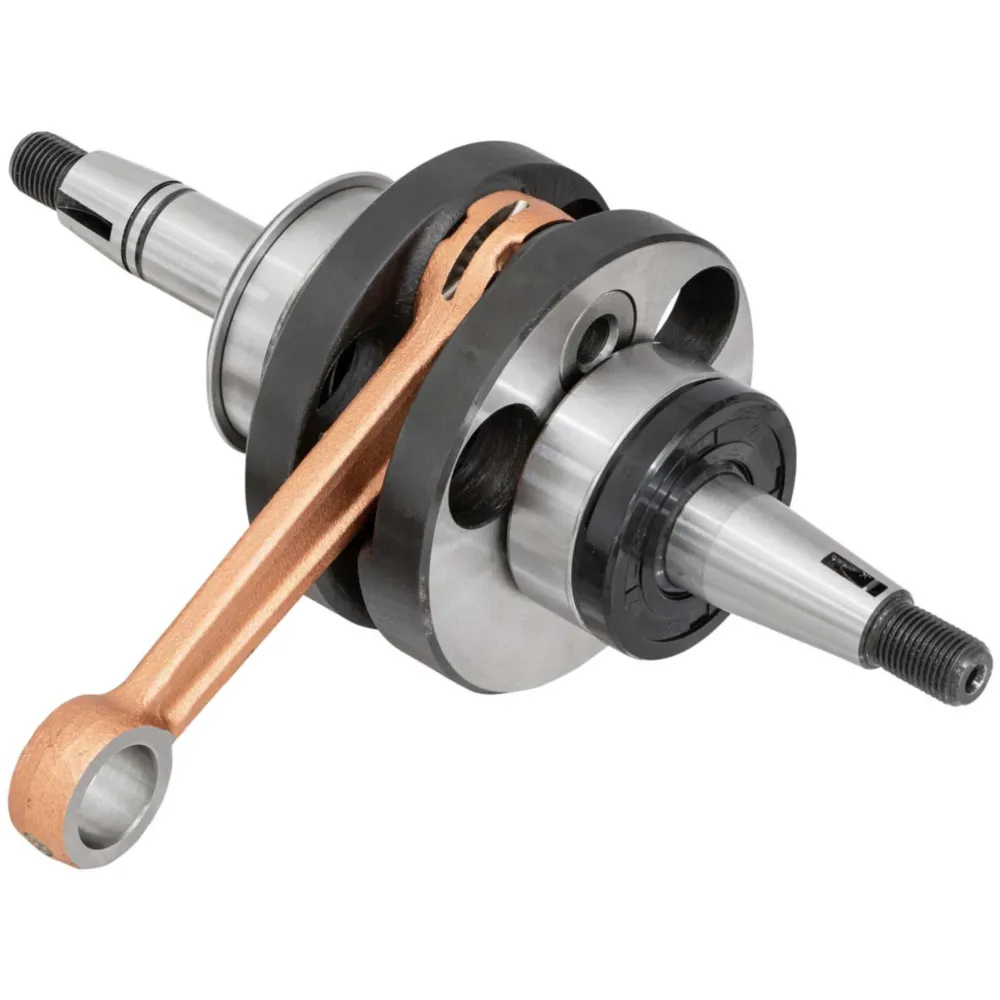

Kurbelwelle mit Lagern swiing für Puch E50 55587

Kurbelwelle von swiing passend für Puch Maxi S / N, Supermaxi LG1 Mofa / Moped mit E50 Motor.

Diese Kurbelwelle ist primär für den Einsatz in Serienmotoren konzipiert und gewährleistet höchste Präzision in Fertigung und Maßhaltigkeit. Ihre Robustheit und Dauerfestigkeit wurden in umfangreichen Belastungstests nachgewiesen. Hervorzuheben ist das massiv konstruierte Pleuel, welches über einen verstärkten Pleuelbolzen mit einem Durchmesser von 16mm verfügt. Diese Ausführung steigert die Stabilität signifikant und sorgt für eine zuverlässige Performance – auch unter erhöhter mechanischer Beanspruchung.

Lieferumfang:

• Kurbelwelle
• 3x Kugellager SKF 6203
• 1x Kugellager NSK 6203 mit Außenring
• 3x Wellendichtring
• Nadellager

Hinweis: Die zwei Lager und der Wellendichtring sind bereits auf die Kurbelwelle montiert. Die zusätzlichen Lager und ein weiterer Wellendichtring sind für das hintere Getriebezahnrad vorgesehen.

Maße:
Gewicht: 873g
Wangenart: Standard
Material: Stahl
Kurbelwellenhub: 43mm
Pleuellänge Mitte-Mitte: 90mm
Gesamtlänge Kurbelzapfen kupplungsseitig: 74mm
Gesamtlänge Kurbelzapfen zündseitig: 66mm
Durchmesser Kurbelwangen: 69.9mm
Durchmesser Kolbenbolzen: 12mm
Gewindeart: MF10x1 (Feingewinde)
Durchmesser Pleuelauge: 15mm
Durchmesser Lagersitz (kupplungsseitig): 17mm
Durchmesser Lagersitz (zündungsseitig): 17mm
Nadellager: 12 / 15x14.2mm (axe 12)
Gewindelänge: 11mm, 15mm
Breite Kurbelwangen: 34mm
Länge 1. Absatz: 9mm
Länge 2. Absatz: 14.5mm
Länge 3. Absatz: 25mm
Durchmesser 1. Absatz (kupplungsseitig): 22mm
Durchmesser 2. Absatz (kupplungsseitig): 17mm
Durchmesser 3. Absatz (kupplungsseitig): 15mm
Länge Absatz (zündungsseitig): 26.3mm

OEM-Nummern zu Vergleichszwecken: 349.1.10.115.0, 901.3801, 900.6203, 902.3835, 900.6233
