Befestigungsset für den Lenker der Vespa T5, Cosa und PK XL2/HP Modelle
Die Lenker verfügen unter ihrer Kunststoffverkleidung über einen Stahllenker.
Dieser wird von oben mittels einer Mutter (ähnlich der Steuersatzkontermutter) direkt auf der Gabel verschraubt.

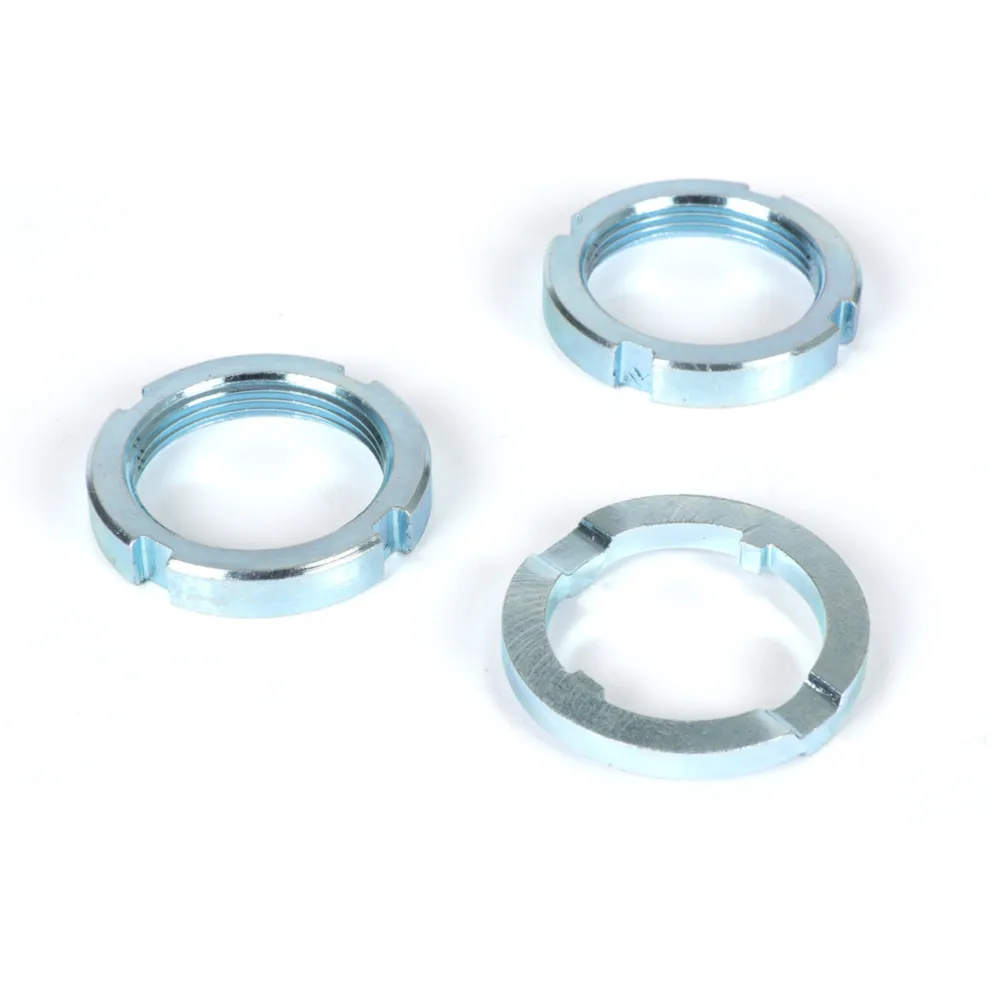

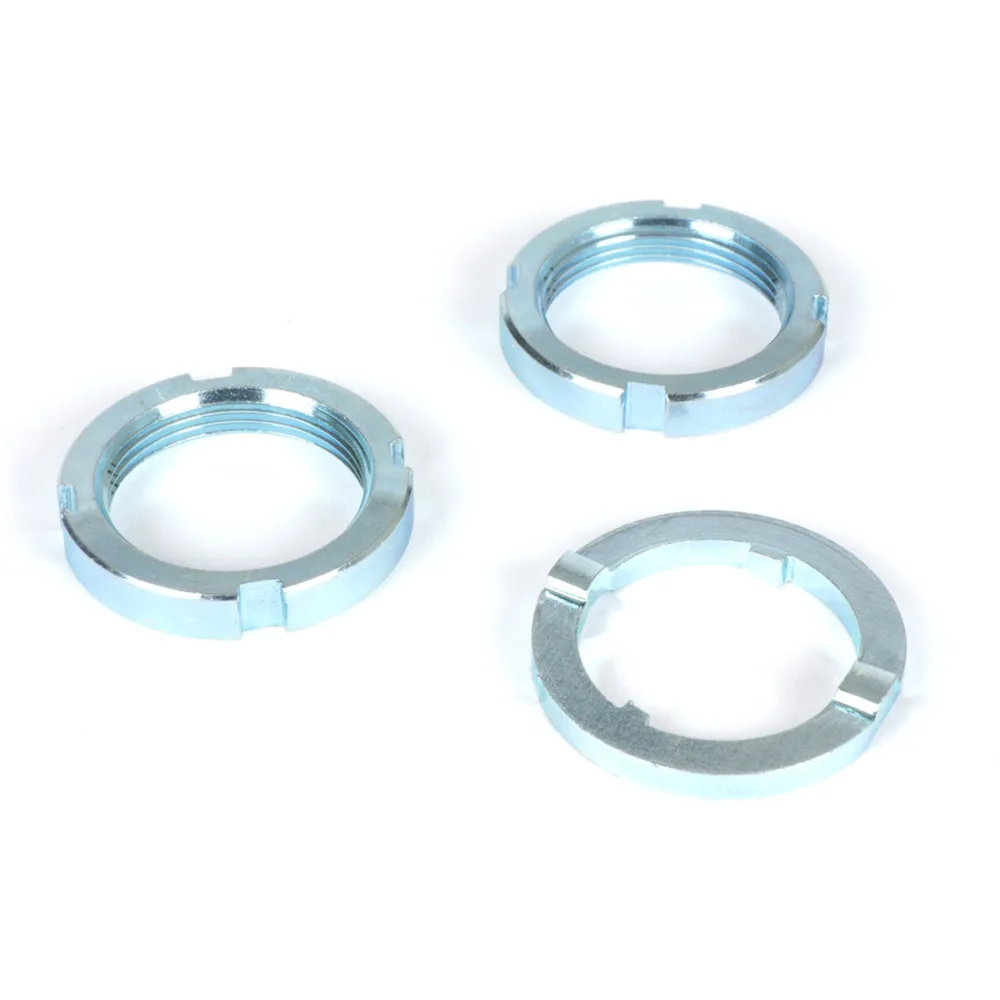

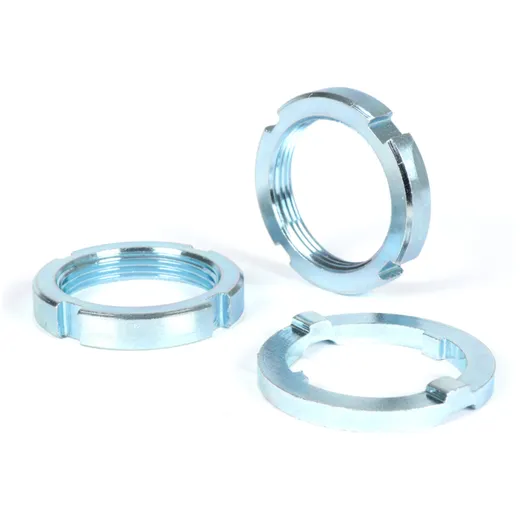

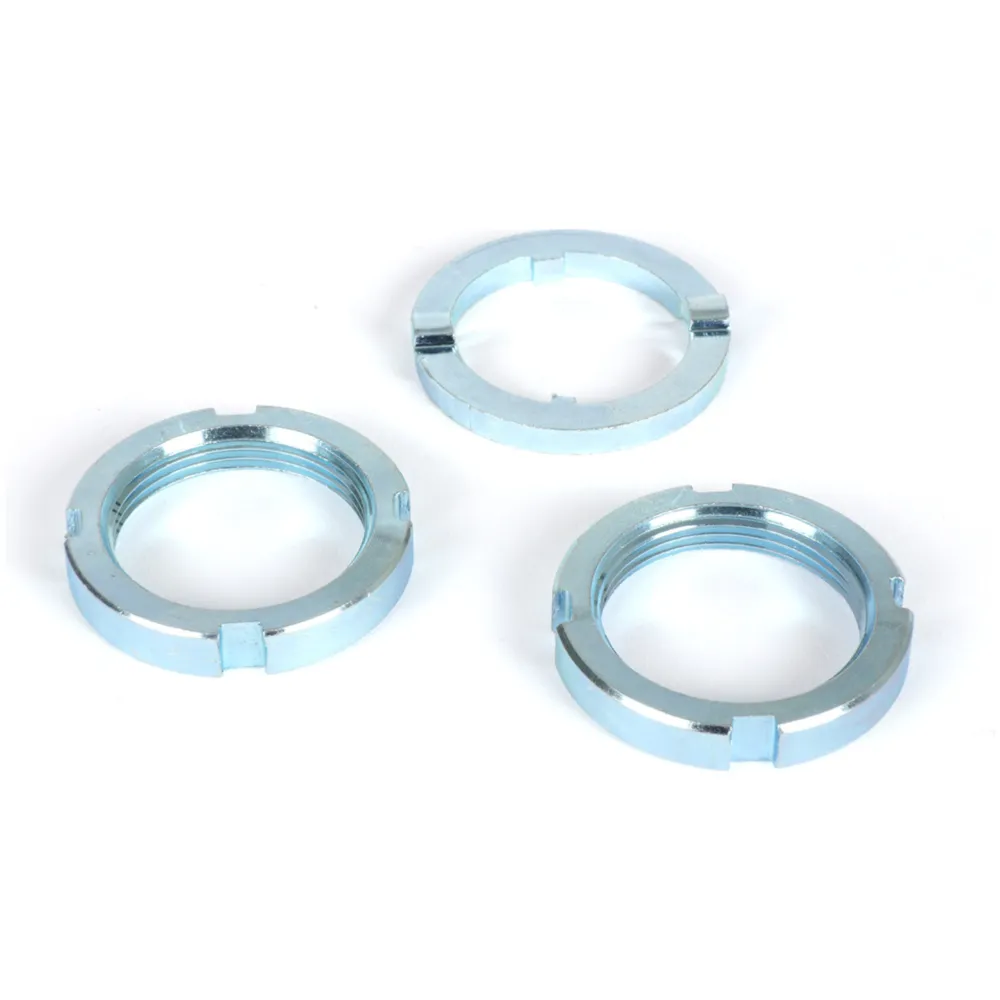

LIEFERUMFANG
1x Profilscheibe
2x Kontermutter 7mm Höhe
Das Set besteht aus der profilierten Distanzscheibe welche den Lenker in der richtigen Position zur Gabel fixiert. Die Scheibe verfügt über zwei Nasen nach innen, welche in die Nuten der Gabel eingreift. Nach oben, zum Lenker, sind zwei erhabene Nasen die den Lenker auf der Scheibe ausrichten. Um den Lenker auf dieser Scheiben zu fixieren liegen dem Set zwei Muttern anbei.
EINBAU
Profilscheibe auf die Kontermutter des Steuerlagers auflegen (Steuersatz sollte bereits komplett eingestellt und gekontert sein). Die Scheibe so auflegen das die zwei inneren Nasen von oben gesehen auf 12 und 7 Uhr stehen. Die nach oben zeigenden Nasen stehen dann auf 3 Uhr und 9 Uhr.
Nun den Lenker aufsetzen und diesen in den Nuten der Profilscheibe einrasten. Auf saubere Oberflächen achten und die Gewinde gegebenenfalls mit etwas Schraubensicherung einsetzen. Den Lenker mit der Mutter leicht anziehen und ausrichten. Die Mutter mit 100Nm festziehen. Nun die zweite Mutter aufsetzen, auch hier ggf. minimal Schraubensicherung applizieren, und ebenfalls mit 100Nm anziehen.
HINWEIS: Frühe T5 Modelle verfügten über nur eine Befestigungsmutter mit Quetschring. Diese ist nicht mehr verfügbar. Stattdessen auch hier, wie bei PK XL2 sowie Cosa ab Werk, zwei Kontermuttern übereinander verwenden wie im Set mitgeliefert.
