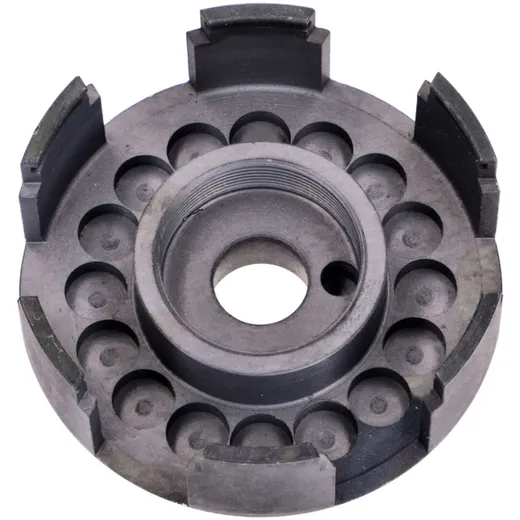

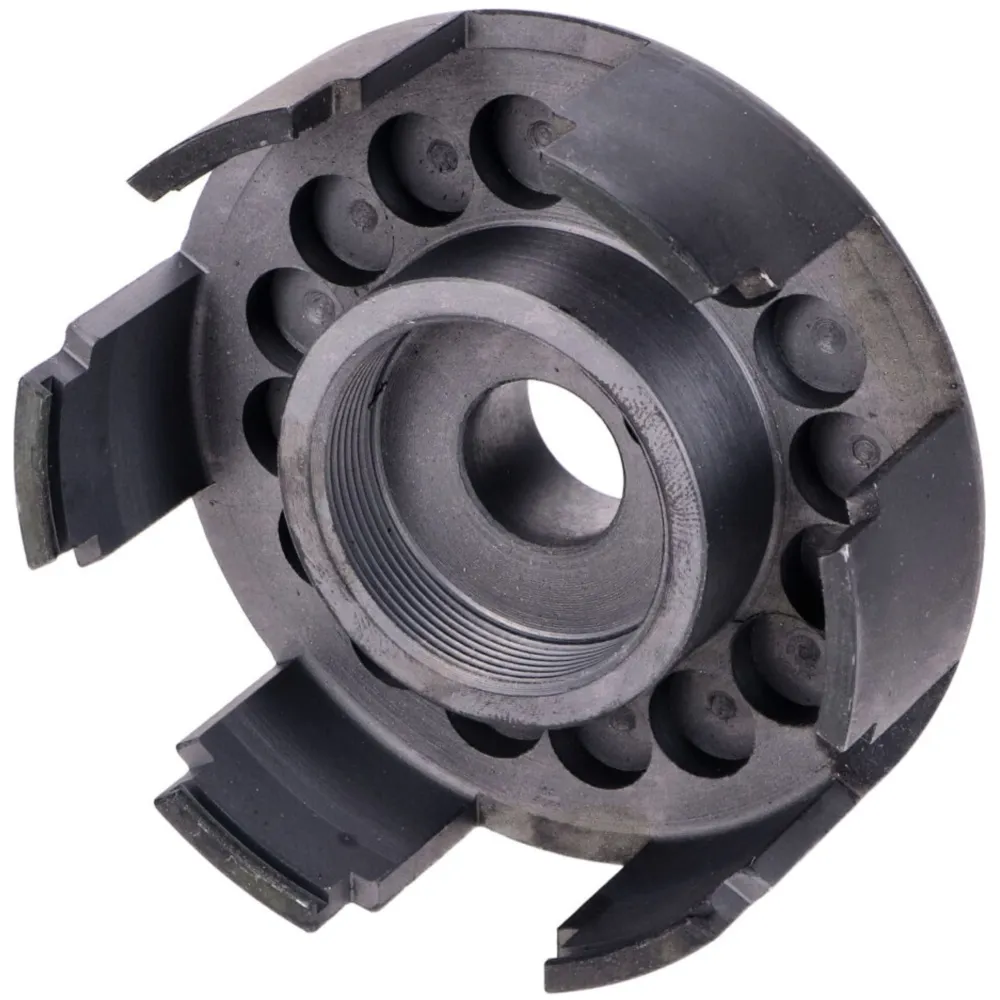

Normale Version der BGM Superstrong Kupplungsspinne. Verwendbar auf allen herkömmlichen Nebenwellen. Soll die Superstrong auf einer DRT Nebenwelle verwendet werden empfiehlt sich die Verwendung unserer speziellen Version für DRT Nebenwellen. Dadurch sitzt die Kupplung um das Maß tiefer welches die DRT Nebenwelle länger ist (1,5mm). Dadurch muss der Kupplungsdeckel nicht mit einem Ausgleichsspacer unterlegt werden.

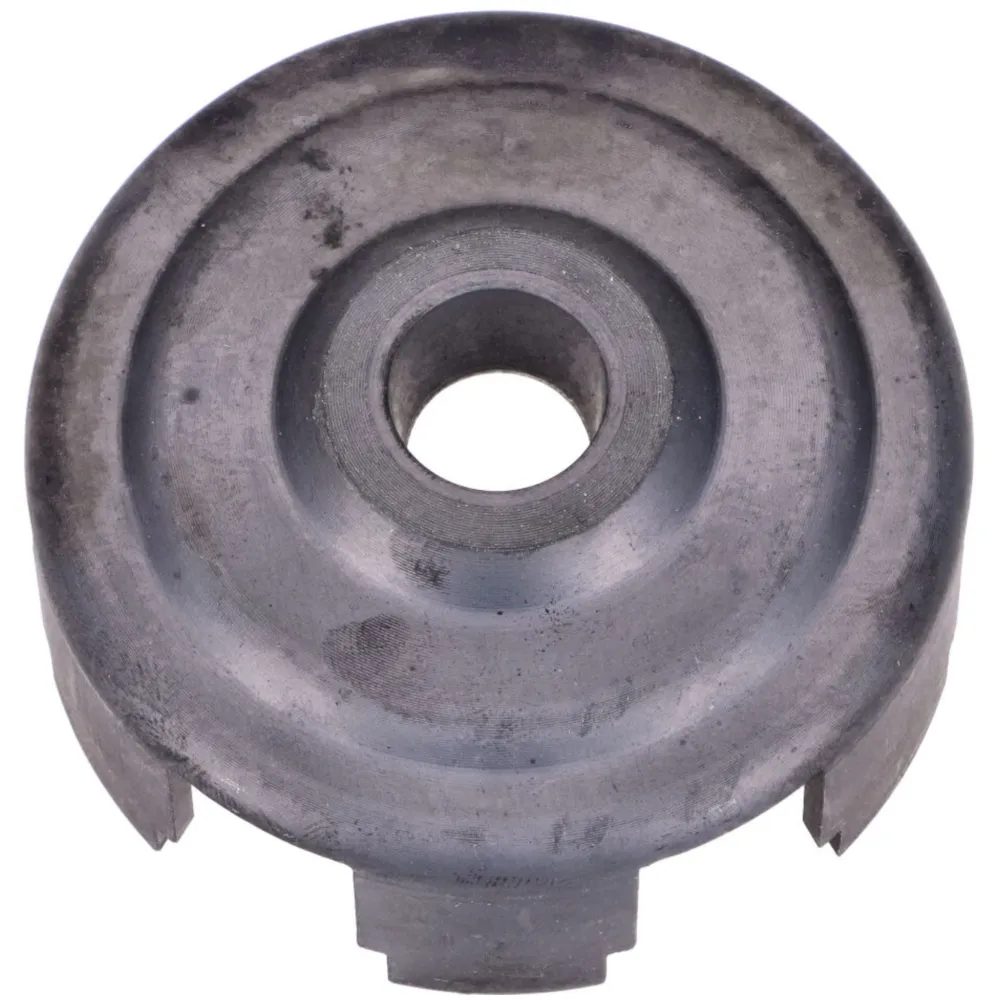

Erkennbar ist die DRT Version immer an einem abgesetztem Bund (Stufe) auf der Rückseite der Spinne im Bereich rund um den Konus der Nebenwellenaufnahme. Die normale Version weist hier einen normale Schräge ohne Absatz auf.
Montagehinweis:
Die Montage der Kupplungspinne und Grundplatte ist nur in einer Position möglich.Dazu die Spinne so zur Grundplatte orientieren, das sowohl die untere und obere Federtasche von beiden Bauteilen miteinander fluchten. Dies verhindert einen Schiefstand der Kupplungsfedern wodurch die einwandfreie Funktion der Kupplung sichergestellt wird.
Maße:
Durchmesser innen: 65.5 mm
Durchmesser außen: 60,5 mm
für Anzahl Federn: 16
Herstellungsart:CNC gefräst
